鈑金加工時，沒有圖紙是萬萬不行的，圖紙作為重要的指導資料，我們需要對其有很好的理解和分析，才能加工出精良的金屬板材。鋁板折彎作為鈑金折彎的一個主要分類，所以看懂它十分關鍵。鈑金折彎圖和傳統的機械視圖很相似，可以說和折紙箱原理差不多，我們可以把鋁板看作紙板，鋁板折彎就是蔣鋁板折成各種形狀。下面遠華鋁業來介紹鈑金折彎圖的觀看方法。

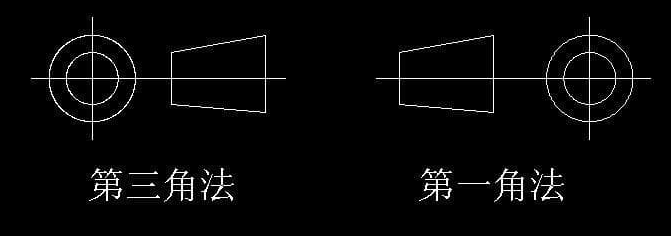

  1、鈑金折彎圖紙有可能是一視角或者是第三視角，在看圖的時候首先應該區分是一視角還是第三視角。國標的標題欄內沒有第幾角法符號，國標規定按一角法畫圖、看圖。遇到國外的圖紙，要看清楚標題欄角法符號。下圖，是一、三角法視圖符號。

      我國圖紙標準為一視角，在看圖的時候只要根據投影規律就可以清楚的看懂圖紙。如果是第三視角的鈑金加工圖紙，就需要根據圖上標明是哪面的，就放哪邊看。例如，左邊看過去的影象就放左邊，與一視角的看圖正好相反。
  看標題欄，還有一項需要注意的就是材料和板厚。折彎要根據板厚信息調整折彎下模的。這點不能忘記。

      折彎前一定要確認圖紙與索要折彎工件是否一致。
  2.將折彎工件按照主視圖擺放，注意拉絲或毛刺方向，便于辨別方向，同時容易檢驗圖紙是否正確。

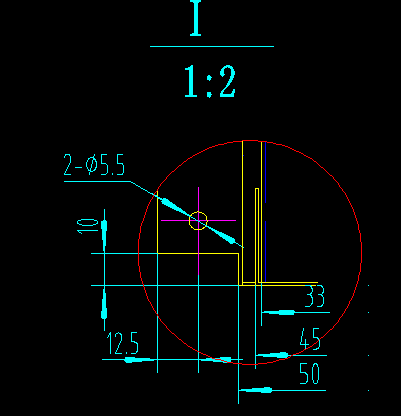

      3.看圖紙時要看整體，不能忽略局部。有的產品因結構原因，局部需要折彎的部分不能在正常的三視圖上展現，就需要用局部視圖。

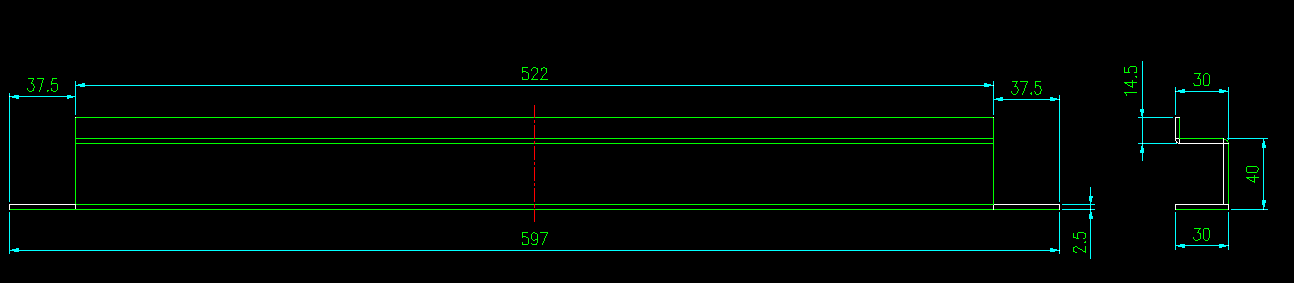

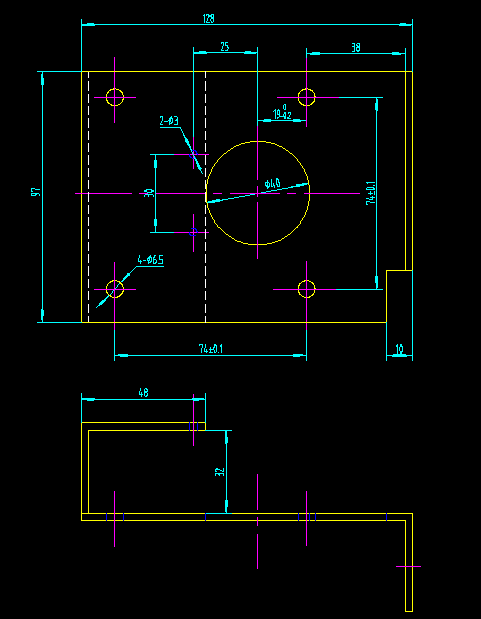

     4.要看清鈑金加工圖紙折彎邊線，是實線還是虛線。實線代表折彎向上折，虛線代表板厚，即看不到的那面，所以向下折。

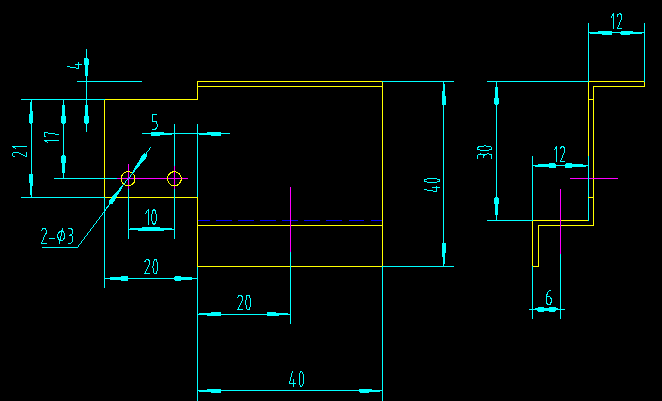

     由于現在鈑金加工圖紙有很多是某一款三維軟件出的，所以，有時折彎邊線有切線蓋住了虛線。使我們看不清向上折彎還是向下折彎，這時要配合側視圖來看折彎方向。
   看懂鈑金折彎圖紙很重要，鈑金折彎的下刀順序也是有講究的，如果不注意的話，很容易造成工件報廢，影響工業生產。
